Động cơ là loại hạ thế 3 pha 380–415V

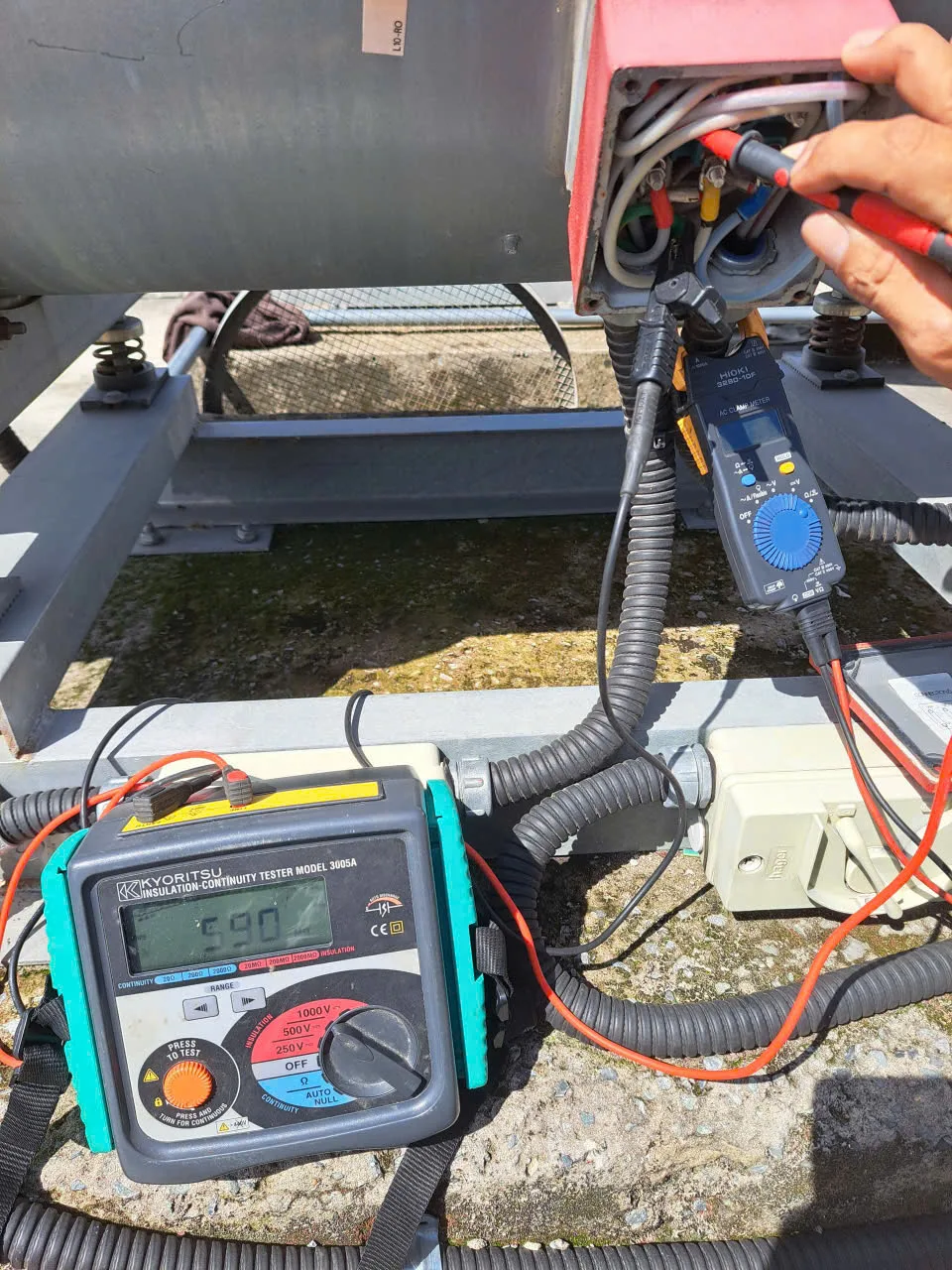

Điện trở cách điện Rcđ tối thiểu để đạt yêu cầu phụ thuộc vào tình trạng vận hành và tiêu chuẩn áp dụng:
- Tối thiểu cho phép vận hành: ≥ 0.5MΩ (theo quy chuẩn kỹ thuật điện Việt Nam). Động cơ đang chạy hoặc bảo dưỡng định kỳ đo được dưới 1 MΩ là cảnh báo ẩm hoặc suy giảm cách điện cần sấy lại.
- Tiêu chuẩn vận hành khuyến nghị: ≥ 5 MΩ (theo khuyến cáo IEEE 43-2000 đối với máy điện quấn cuộn dây ngẫu nhiên dưới 1 kV).
- Động cơ mới xuất xưởng hoặc sau đại tu quấn lại: Thường phải đạt từ 10 MΩ đến vài chục/vài trăm MΩ ở nhiệt độ môi trường.
Quy định và tiêu chuẩn áp dụng cụ thể
- Quy chuẩn / Tiêu chuẩn Việt Nam (TCVN / QCVN):
- QCVN QTĐ-5:2009/BCT (Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện - Tập 5: Kiểm định trang thiết bị điện): Đối với động cơ xoay chiều hạ thế dưới 1000V, điện trở cách điện của cuộn dây stato so với vỏ và giữa các pha không được nhỏ hơn 0.5 MΩ ở nhiệt độ vận hành bình thường.
- TCVN 6627-1 (IEC 60034-1): Yêu cầu kiểm tra cách điện định kỳ và quy định thử nghiệm nghiệm thu động cơ điện quay.
- Tiêu chuẩn quốc tế IEEE 43-2000 (Recommended Practice for Testing Insulation Resistance of Rotating Machinery):
- Công thức ngưỡng tối thiểu an toàn:
Rmin = Un(kV) + 1 MΩ
- Với điện áp Un ~ 0.4 MΩ mức lý thuyết tối thiểu là 1.4 MΩ (quy đổi về 40 C)Tuy nhiên, IEEE 43 quy định sàn cố định an toàn cho các cuộn dây ngẫu nhiên điện áp < 1kV là 5 MΩ
